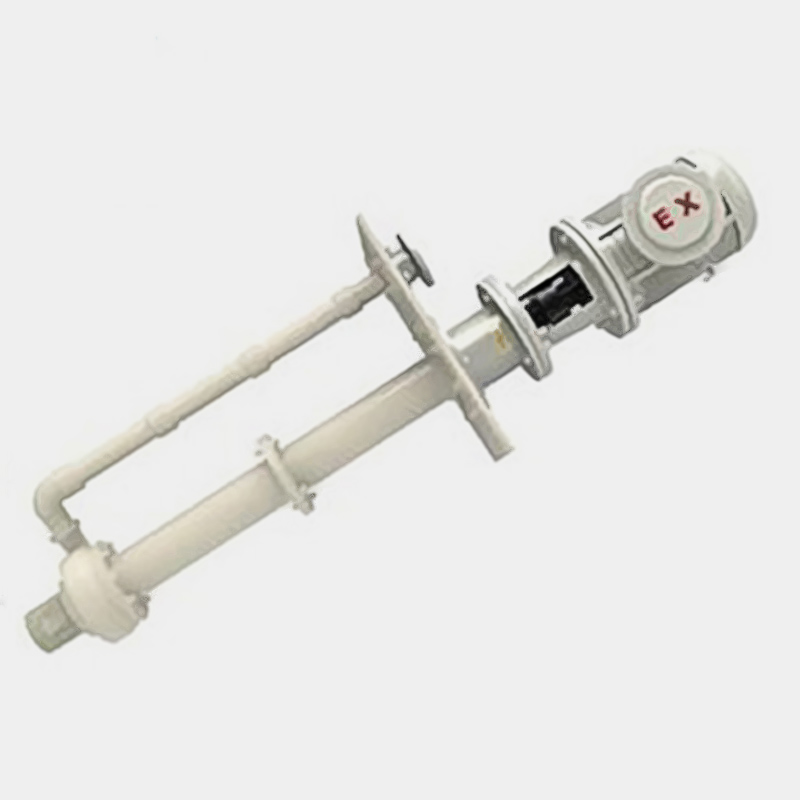

FYS氟塑料耐腐蝕液下泵

FYS耐腐蝕液下泵為立式結構，是我公司結合國內外同類產品研制生產的一種單級單吸長軸式液下泵，氟塑料液下泵適用于輸送溫度在0℃-120℃，不含固體顆粒、有腐蝕性的介質。在使用溫度和壽命上高于同行。FYS系列氟塑料液下泵所有與介質接觸的部分全部包有氟塑料合金，下護套采用優質碳化硅制造，具有耐磨、耐腐蝕等優點，而且泵體、葉輪部分浸沒在液體里，故占用較小面積，軸封無泄漏現象。FYS化工泵的轉向應按泵所指方向起動，不能反轉運行，起動時泵體必須淹沒在液體中，液位高度必需高于葉輪中央線以上180mm。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：FYL長軸液下泵上一個：FYU耐腐耐磨液下泵

概述

FYS型耐腐蝕液下泵選用是當今世界最優秀的耐腐蝕材料--氟塑料合金。我單位選用該材料的FYS型氟塑料液下泵系立式單級單吸離心泵，具有特強的耐腐蝕性能，且機械強度高，不老化，無毒素分解。用于輸送任意濃度的酸、堿液、氧化劑等不含固體顆粒及不易結晶的腐蝕液體。主要解決強腐蝕介質輸送問題。

應用范圍

液下深度：Ｌ＝250－－-2500mm

流量：Ｑ＝1.5M3/H－－-400M3/H

揚程：Ｈ＝6m－－-50m

轉速：n＝1450r/min－－-2900r/min

使用溫度：-5℃－－-105℃

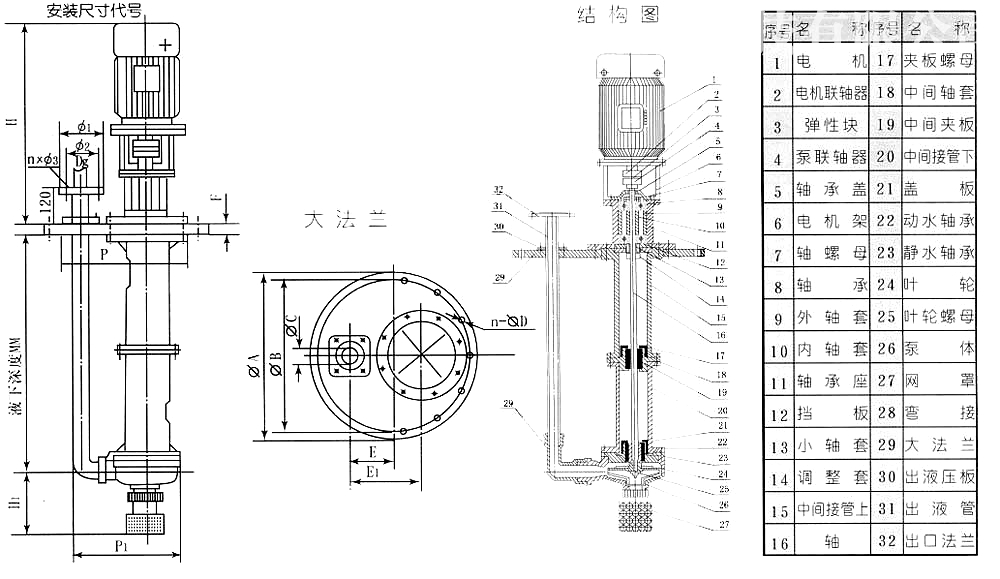

結構簡圖

型號意義

例如：50FYS-25
50代表吸入口直徑
FY代表立式液下泵代號
S代表氟塑料代號
25代表揚程

性能參數表

型號	轉數(r/min)	流量(m3/h)	揚程	電機功率（KW）	出口口徑
25FYS-6	2900	1.2	7	0.37～0.55	20
		1.5	6
		2.5	5
25FYS-16	2900	1.5	17.5	0.55～0.75	20
		2.5	16
		3.5	14.5
32FYS-20	2900	3.5	22	1.1～1.5	25
		5.5	20
		7.5	16
40FYS-20	2900	5	22	1.5～2.2	32
		7.5	20
		10	16
	1450	2.5	5.5	0.37～0.55
		3.75	5
		5	4
50FYS-25	2900	12	28	3～4	40
		17	25
		25	16
	1450	6	7	0.75～1.1
		8.5	5
		12.5	4
50FYS-50	2900	7.5	52	5.5～7.5	32
		12.5	50
		15	48
	1450	3.75	13	1.1～1.5
		6.3	12.5
		7.5	12
65FYS-20	2900	15	21.5	4～5.5	50
		25	20
		30	18.5
	1450	7.5	5.3	1.1～1.5
		12.5	5
		15	4.5
65FYS-32	2900	15	34	5.5～7.5	50
		25	32
		30	30
	1450	7.5	8.5	1.5～2.2
		12.5	8
		15	7.5
65FYS-50	2900	15	53	7.5～11	40
		25	50
		30	47.5
	1450	7.5	13	2.2～3
		12.5	12.5
		15	11.5
80FYS-20	2900	30	23	5.5～7.5	65
		50	20
		60	17
	1450	15	6	1.1～1.5
		25	5
		30	4
80FYS-32	2900	30	36	7.5～11	65
		50	32
		60	28
	1450	15	9	1.5～2.2
		25	8
		30	7
80FYS-50	2900	30	55	15～18.5	50
		50	50
		60	45
	1450	15	13.5	3～4
		25	12.5
		30	11
100FYS-20	2900	60	24	11～15	80
		100	20
		120	16
	1450	30	6	2.2～3
		50	5
		60	4
100FYS-32	2900	60	36	15～18.5	80
		100	32
		120	28
	1450	30	9	3～4
		50	8
		60	7
100FYS-50	2900	60	56	18.5～22	65
		100	50
		120	44
	1450	30	14	5.5～7.5
		50	12.5
		60	11
125FYS-50	2900	120	61	37～45	100
		200	50
		240	41
	1450	60	15	7.5～11
		100	12.5
		120	10
150FYS-20	1450	120	24.5	18.5～22	125
		200	20
		240	15
200FYS-20	1450	240	23	37	150
		400	20
		460	18

適用范圍

FYS型氟塑料液下泵可輸送酸、堿、鹽、油品、飲料等介質,廣泛用于化工、石油化工、精細化工、染料化工、儀表、輕工、冶金、紡織、環保、水處理、醫藥、食品等部門。

故障原因與解決方案

FYS型氟塑料合金液下泵故障現象	FYS型氟塑料合金液下泵可能產生的原因	FYS型氟塑料合金液下泵解決方法
FYS型氟塑料合金液下泵流量不足	1.泵過流部分另件損壞 2.轉速不足 3.吸入或輸出口部分堵塞	1.更換另件 2.檢查電壓、電機是否正常 3.清除淤塞部分
FYS型氟塑料合金液下泵揚程不足	1.葉輪損壞 2.轉速不足 3.輸液內含有氣體	1.更換葉輪 2.檢查電壓、電機是否正常 3.降低液體溫度排除氣體
FYS型氟塑料合金液下泵軸承發熱	1.主軸與電機軸不同心 2.軸承蓋內缺油或油變質	1.調整同心度 2.加油或換油
FYS型氟塑料合金液下泵功率過載	1.介質比重過大 2.流量超過使用范圍 3.產生機械擦	1.更換較大功率電機 2.按使用范圍工作 3.檢查調整或更換磨損部件
FYS型氟塑料合金液下泵出液量小或不出液	1.電機轉向不對 2.葉輪中心線末浸入液內	1.調整相位 2.調整浸沒高度
FYS型氟塑料合金液下泵振動或雜音	1.主軸與電機軸不同心 2.轉子不平衡 3.螺母有松動現象 4.輸液內含有氣體或脫液運轉 5.水軸承與軸頸磨損過大	1.調整同心度 2.更換另件 3.擰緊各部位螺母 4.降低液溫排除氣體，葉輪浸入液內 5.更換水軸承，恢復軸頸
